Коллекторный узел водоснабжения и защита от протечек: схема для квартиры в Петербурге

В новостройках Петербурга коллекторную разводку воды спрашивают почти на каждом объекте. Застройщик отдает квартиру со стояками у входа в санузел, а дальше – на усмотрение хозяина. Выбор кажется техническим и пугает терминами: гребёнка, редуктор, байпас. На деле схема собирается из понятных узлов, и мы расскажем, как она работает и что учесть именно в квартире ЖК.

Что такое коллекторный узел

Коллектор – это гребёнка, от которой к каждой точке водоразбора идет отдельная труба. К крану на кухне – своя линия, к стиральной машине – своя, к смесителю в ванной – своя. Если труба под кухонной мойкой потечет, вы перекроете один кран на гребенке. Остальная квартира при этом останется с водой.

Это отличается от тройниковой разводки, где одна труба идет по цепочке и от неё делаются ответвления. Тройниковая схема дешевле и проще, но при порыве на любом участке приходится перекрывать воду на всю ветку. В квартире с современным ремонтом, где полы уже сделаны, а трубы спрятаны в стяжке, доступ к месту протечки – отдельная проблема.

Схемы можно и комбинировать. Санузел и кухню разводят коллектором, а полотенцесушитель или редко используемый кран на балконе – простым тройником. Это не компромисс, а разумная экономия трубы там, где риск протечки и так невысок.

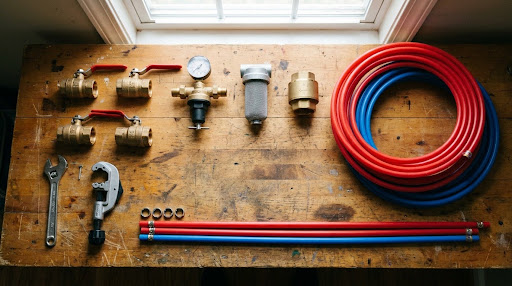

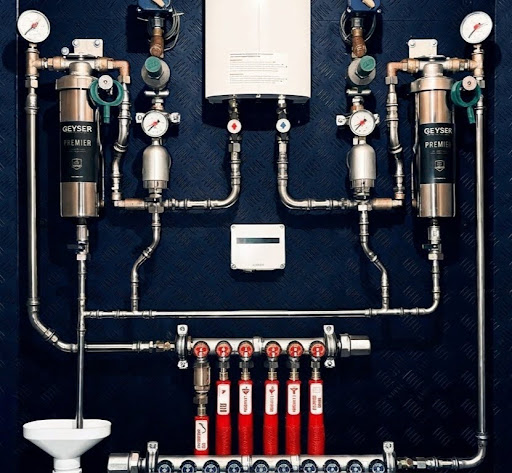

Что входит в коллекторный узел

Полный узел собирается из нескольких элементов, и каждый решает свою задачу.

• Гребенки на холодную и горячую воду – отдельные блоки с выходами под каждую точку.
• Шаровые краны на входе в узел и на каждом выходе гребенки – перекрывают воду локально, без визита в стояк.
• Счетчики воды – стоят перед гребенкой, после общего крана.
• Редуктор давления – снижает напор из стояка до безопасного для смесителей и бытовой техники. В новостройках с насосными станциями на высоких этажах давление нередко превышает 6 атм, а рассчитана бытовая арматура обычно на меньшее.
• Фильтр грубой очистки – сетка, которая задерживает ржавчину и окалину из стояка, пока трубы новые и в системе ещё ходит строительный мусор.
• Обратный клапан – пропускает воду в одну сторону и не даёт ей вернуться в стояк при перепадах давления.
• Байпас – обводная линия мимо счётчика, нужна на случай его поверки или замены, чтобы не перекрывать воду в квартире целиком.

Каждый элемент можно приобрести отдельно или собранным блоком – тогда узел компактнее и быстрее монтируется.

Где разместить коллекторный узел в квартире

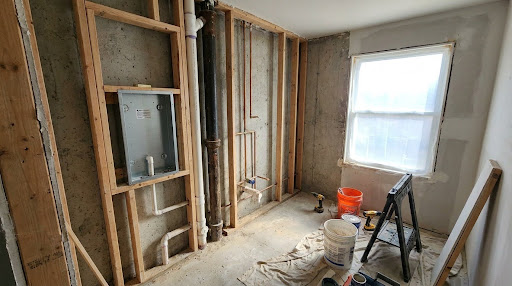

Узел ставят рядом со стояком – обычно это санузел или коридор у входа в него. Дальше есть два варианта: гидрошкаф (готовый металлический или пластиковый шкаф со встроенной разводкой) или ниша в стене с ревизионным люком.

Ниша экономит место, но требует люка достаточного размера – 40×40 см при коллекторном узле маловато, комфортнее от 50×50 см. Гидрошкаф проще в монтаже и стоит недорого, но занимает часть площади санузла или коридора. В панельных домах старой застройки место под шкаф часто определяет сама планировка сантехкабины. В современных ЖК комфорт- и бизнес-класса застройщик иногда сразу закладывает нишу под коллектор – это стоит уточнить в проектной документации до начала ремонта.

Отдельно – про усадку новостройки. В первый год-два после сдачи дома лучше не стоит фиксировать намертво трубы и крепления к стенам и полу: здание ещё «садится», и жесткое крепление может создать напряжение в местах пайки. Гибкие подводки и компенсаторы на входе в узел снимают этот риск.

Как работает защита от протечек

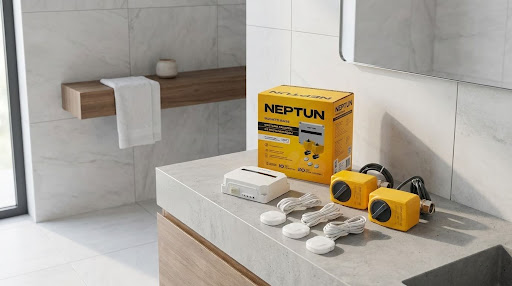

Система защиты – это датчики влажности плюс запорные клапаны с электроприводом, объединённые контроллером. Датчики кладут там, где течёт чаще всего: под мойкой, под стиральной и посудомоечной машиной, у бачка унитаза, под водонагревателем. Как только датчик касается воды, контроллер получает сигнал и закрывает электромагнитные краны на входе холодной и горячей воды.

Клапаны ставят сразу после общего крана узла, до счётчиков. Это значит, что при срабатывании перекрывается вся квартира, а не одна точка – задача системы не локализовать протечку, а остановить ее до того, как вода дойдёт до соседей снизу.

Это не просто датчик с сиреной. Это система, которая действует сама, без вашего участия – вы можете быть на работе, в отпуске или спать, а вода уже перекрыта. Разница особенно чувствуется в ЖК, где под вами такая же новая квартира с недавним ремонтом: заливший ее сосед оплачивает не только свою переделку, но и чужую.

Что делать, если протечка случилась в отпуске

Именно для этого случая систему и ставят. Контроллер работает без вас: закрывает воду сам, без сигнала на телефон и без интернета – это функция базового уровня. Более дорогие комплекты умеют присылать уведомление в приложение и держать резервный аккумулятор на случай отключения света. Для квартиры в ЖК, где соседи снизу – уже такие же новосёлы с недавним ремонтом, эта разница ощутимо влияет на то, кто и что потом ремонтирует.

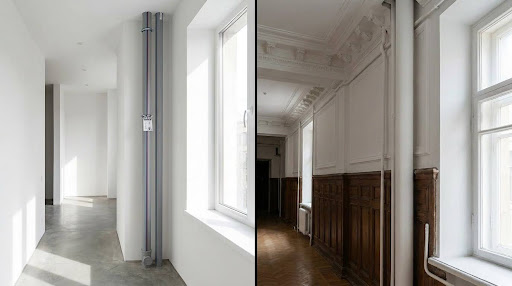

Чем отличается новостройка от старого фонда

В новом ЖК стояки ровные, из полипропилена или металлопластика, и место под узел обычно можно выбрать свободно – санузел ещё не занят чужими трубами и коробами. Задача здесь – не подстроиться под старое, а один раз всё спроектировать правильно, пока стены открыты.

В старом фонде на Петроградке или Васильевском стояк часто стоит не там, где хотелось бы, а трубы – старого диаметра, иногда ещё чугунные подводки к стояку. Здесь коллекторный узел собирают с переходником на нужный диаметр, а нишу под него ищут среди уже сложившейся планировки санузла. Панельные дома 1970–1990-х – промежуточный случай: сантехкабина маленькая, но стандартная, и под неё делают готовые компактные гидрошкафы.

Разница в цене между центром и окраинами Петербурга на сам узел небольшая – материалы и оборудование стоят одинаково независимо от района. А вот на монтаж в старом фонде цена выше: больше времени уходит на подгонку под нестандартный стояк и скрытые сюрпризы вроде забитой вентиляции или треснувшей чугунной подводки.

Как выбрать схему под вашу квартиру

Схема зависит от нескольких вещей одновременно, и просчитать ее на глаз сложно.

1. Количество точек водоразбора – чем их больше, тем крупнее гребёнка и толще магистраль от стояка.
2. Материал и диаметр стояка – от него зависит переходник на коллектор.
3. Давление в сети дома – узнать можно у управляющей компании или по документации застройщика.
4. Класс ЖК – в комфорт-классе чаще ограничиваются базовым узлом, в бизнес- и элит-классе закладывают полный комплект с электроприводными кранами.
5. Расположение мокрых зон – санузел, кухня, лоджия с раковиной, если она есть в проекте.

Без этих данных легко поставить редуктор не того диапазона или гребенку на меньшее число выходов, чем нужно по факту.

Какие ошибки допускают при монтаже

Часть проблем закладывается ещё на этапе черновых работ, а всплывает через полгода-год после переезда.

• Ставят узел без байпаса. Первая же поверка счётчика превращается в отключение воды на весь день.
• Экономят на фильтре грубой очистки. В первый месяц после сдачи дома по стоякам ещё идёт монтажный мусор, и без фильтра он забивает смесители и клапаны стиральной машины.
• Прячут узел без ревизионного люка или делают люк слишком маленьким – добраться до кранов потом можно только со шпателем и матом.
• Не сверяют давление в сети с паспортом арматуры. Смесители и шланги ПВХ часто рассчитаны на давление до 6 атм, а на верхних этажах ЖК с насосной станцией оно может быть выше – без редуктора это выходит боком уже в первый год.
• Разводят защиту от протечек без отдельной линии электропитания. Электропривод крана без резервного питания – это система, которая молчит именно в тот момент, когда пропадает свет и начинается протечка.

Ни одна из этих ошибок не видна сразу после ремонта. Она проявляется через полгода-год – когда перепланировывать уже поздно, а вскрывать стяжку не хочется.

Хотите, чтобы инженерную часть ремонта сразу спроектировали правильно? В техническом проекте мы прорабатываем разводку воды заранее, вместе с расстановкой сантехники, а также сами закупаем и монтируем узел по этой схеме.

Сколько стоит коллекторный узел с защитой от протечек

Цена складывается из класса компонентов и того, нужен ли электропривод на кранах. Для однозначного ориентира удобнее смотреть по комплектам.

Это стоимость материалов и оборудования без учета монтажа. В смету на ремонт узел закладывают отдельной строкой – вместе с этапом черновых сантехнических работ, до укладки плитки и стяжки пола.

Частые вопросы

Нужен ли коллекторный узел, если стояки уже разведены по старой тройниковой схеме? Не обязательно переделывать всё сразу. Если ремонт капитальный и полы вскрываются полностью – есть смысл перейти на коллектор. Если меняется только сантехника без вскрытия стяжки – можно оставить тройниковую разводку и добавить только защиту от протечек на входе.

Можно ли обойтись без редуктора давления? Можно, если давление в стояке не превышает паспортные значения арматуры – обычно до 6 атм. В большинстве новостроек с насосной станцией на этажах выше пятого-седьмого давление выше, и тогда редуктор ставят обязательно, иначе гарантия на смесители и бытовую технику может не действовать.

Где лучше спрятать узел – в шкафу или в нише? Смотрите на площадь санузла и доступ к электричеству. Нише нужен ревизионный люк от 50×50 см и вентиляционный зазор. Шкаф проще смонтировать без вскрытия стен, но забирает часть площади. Если санузел маленький – чаще выбирают нишу.

Работает ли защита от протечек без интернета? Да, базовая функция – закрыть воду при обнаружении влаги – не требует сети. Уведомление на телефон и удаленное управление краном через приложение работают только при подключении к Wi-Fi.

Что будет, если не поставить фильтр грубой очистки? В первые месяцы после сдачи ЖК по стоякам ещё идут частицы после сварки и монтажа. Без фильтра они забивают аэраторы смесителей и клапаны стиральной или посудомоечной машины, и вы окажетесь на замене этих деталей раньше срока.

Сколько служит коллекторный узел до замены? Пластиковые и латунные элементы служат от 15 до 25 лет при правильном давлении в сети. Датчики протечки и электроприводные краны – отдельная история: батарейки в датчиках меняют раз в один-два года, а сам контроллер обычно живет 10–15 лет.
